岐山高校北舎改築工事

機械設備工事は、建物や外構工事の進捗状況に合わせて、工事がされていきます。

空気調和・換気設備工事

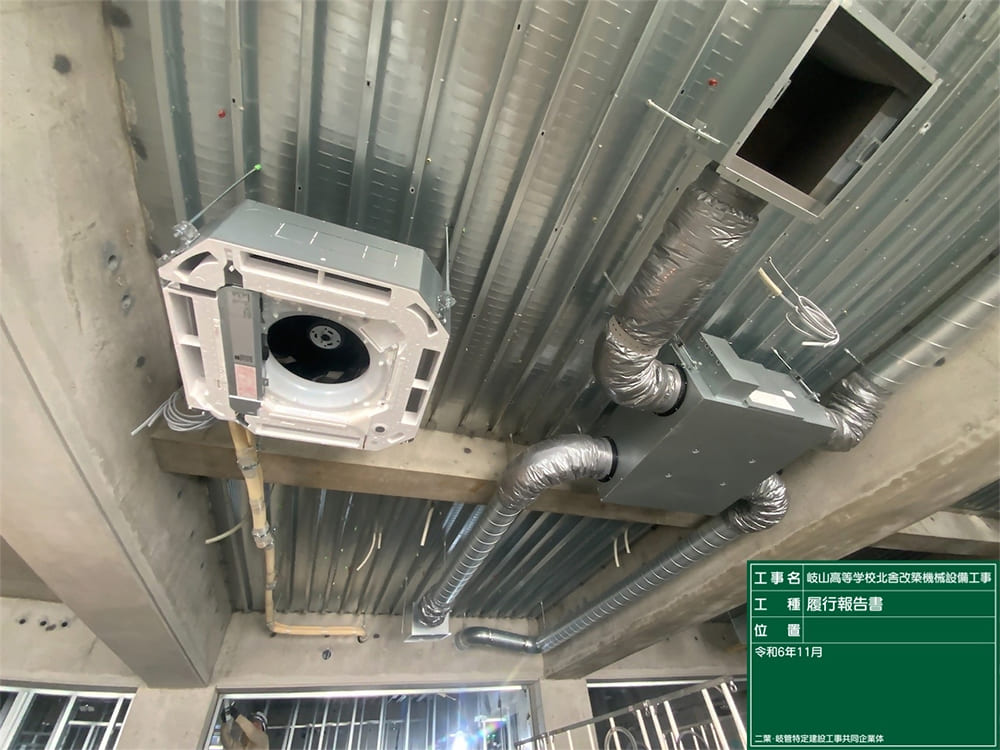

建物の温度や湿度、空気の流れや綺麗さなどの快適な温熱・空気環境をつくるための設備です。空気調和・換気設備工事では、機器の設置や配管、ダクトの取付けなどを行います。天井裏や壁内などにはたくさんのダクトや管が張り巡らされるため、機器の位置やダクトのルートなどを十分に調整したうえで、施工に入ります。

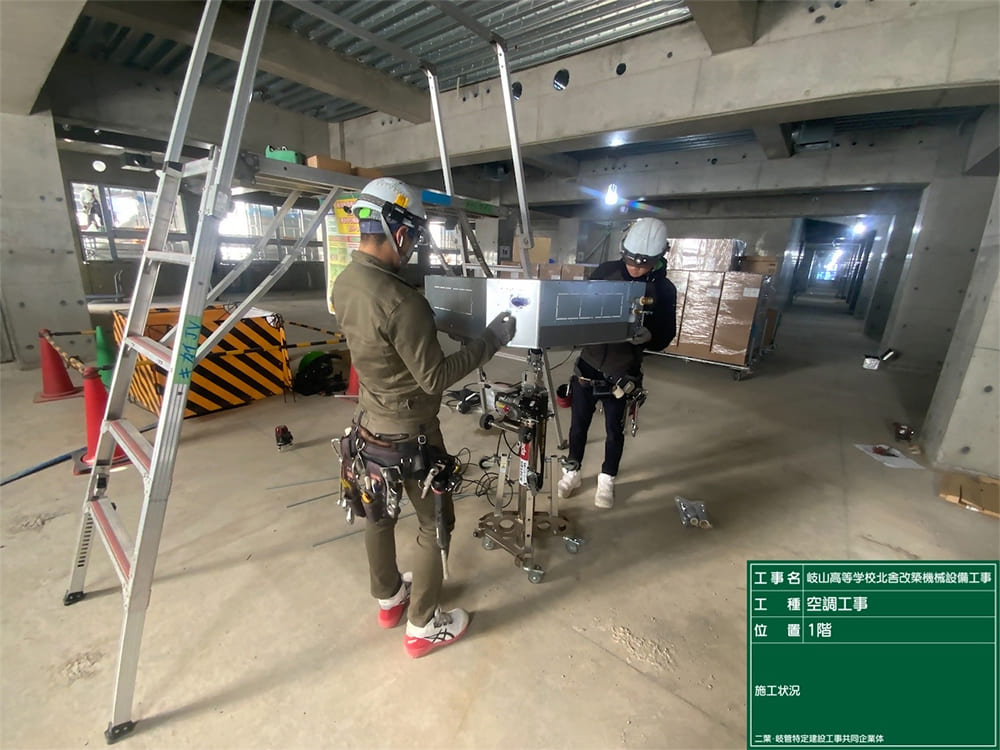

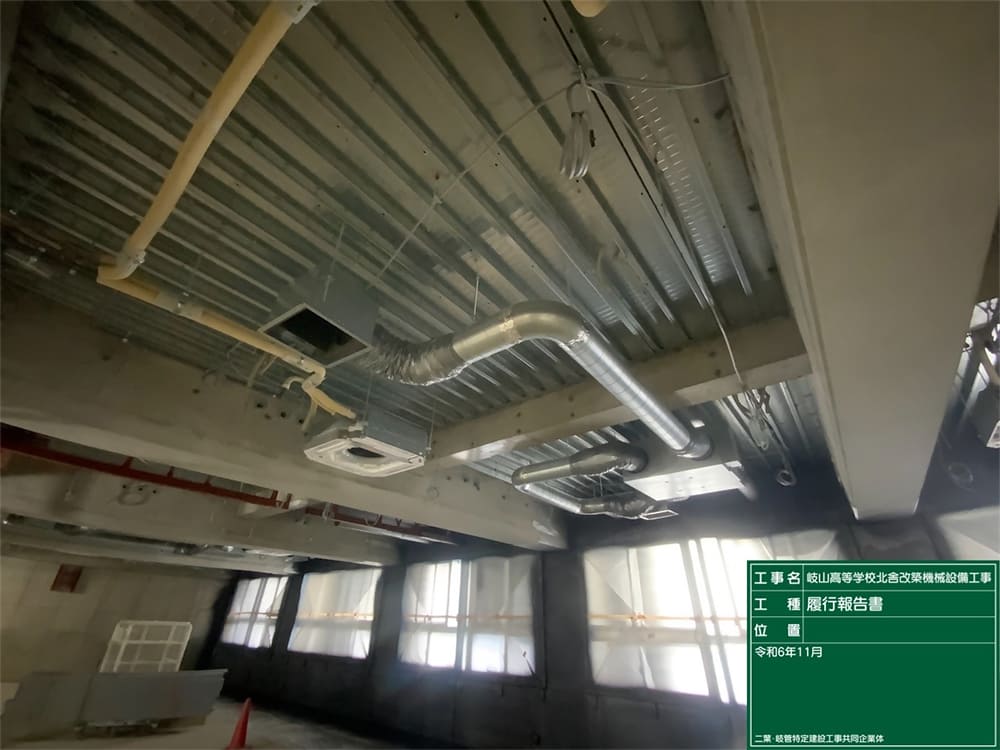

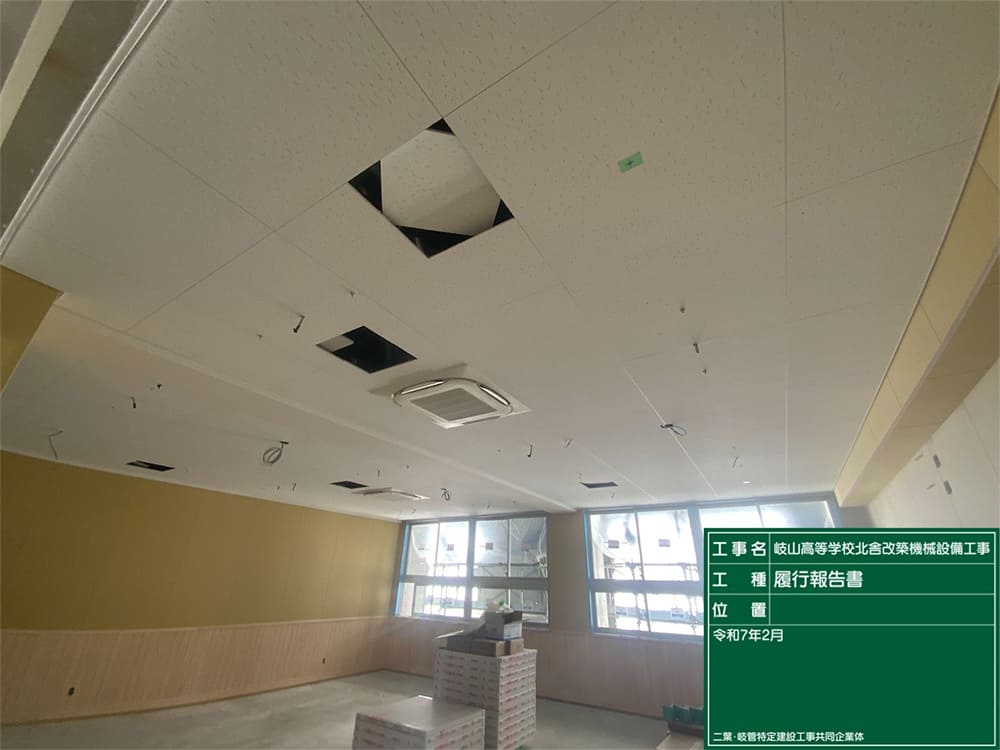

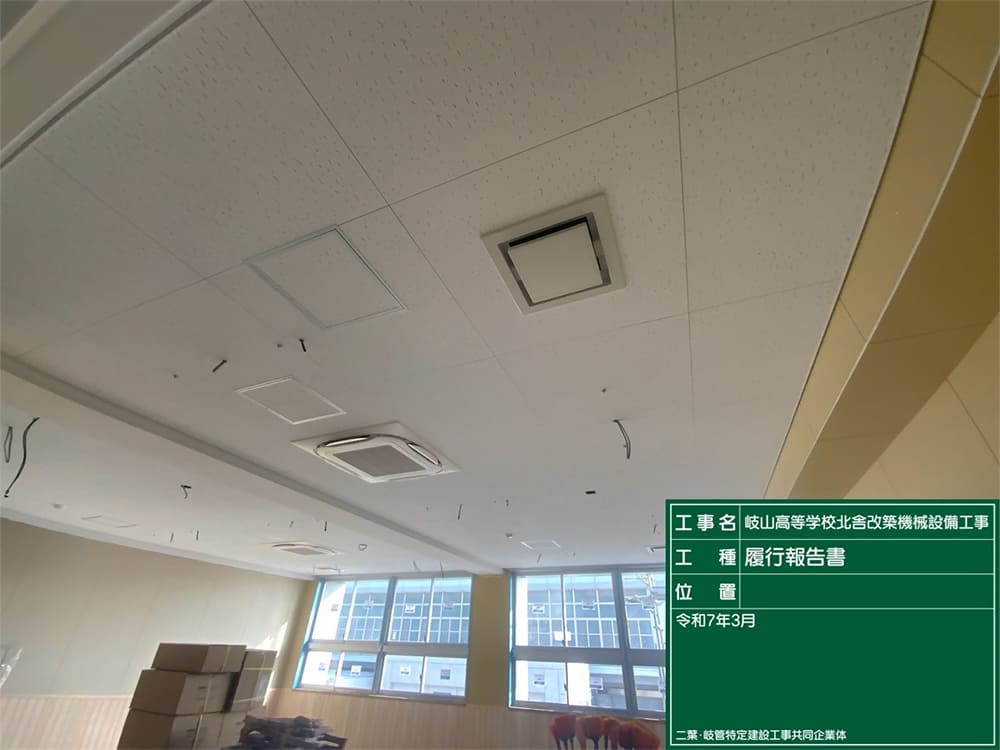

まずは機器やダクトの取付けを行い、天井が張られたら、設置した機器の位置を確認しながら天井に穴をあけてカバーなどを取り付けていきます。

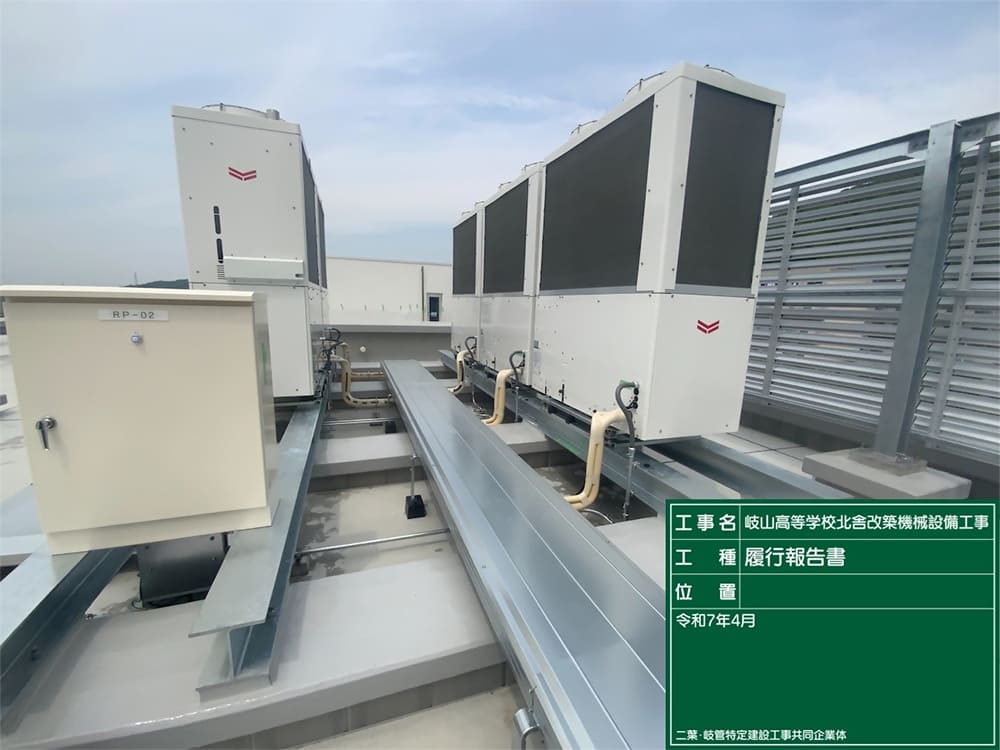

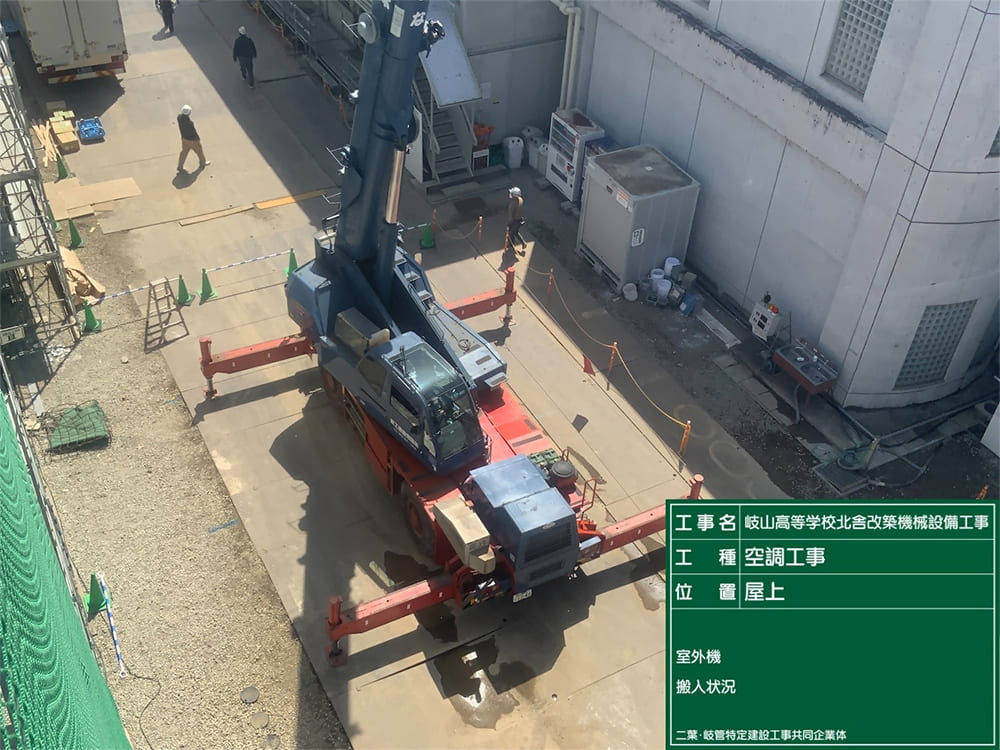

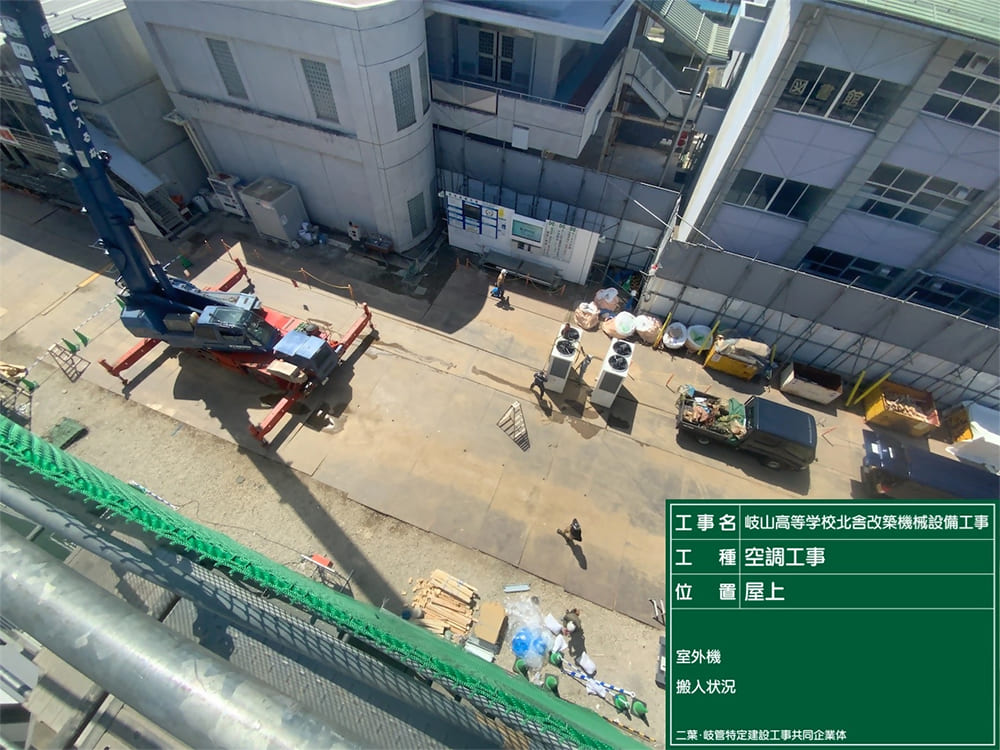

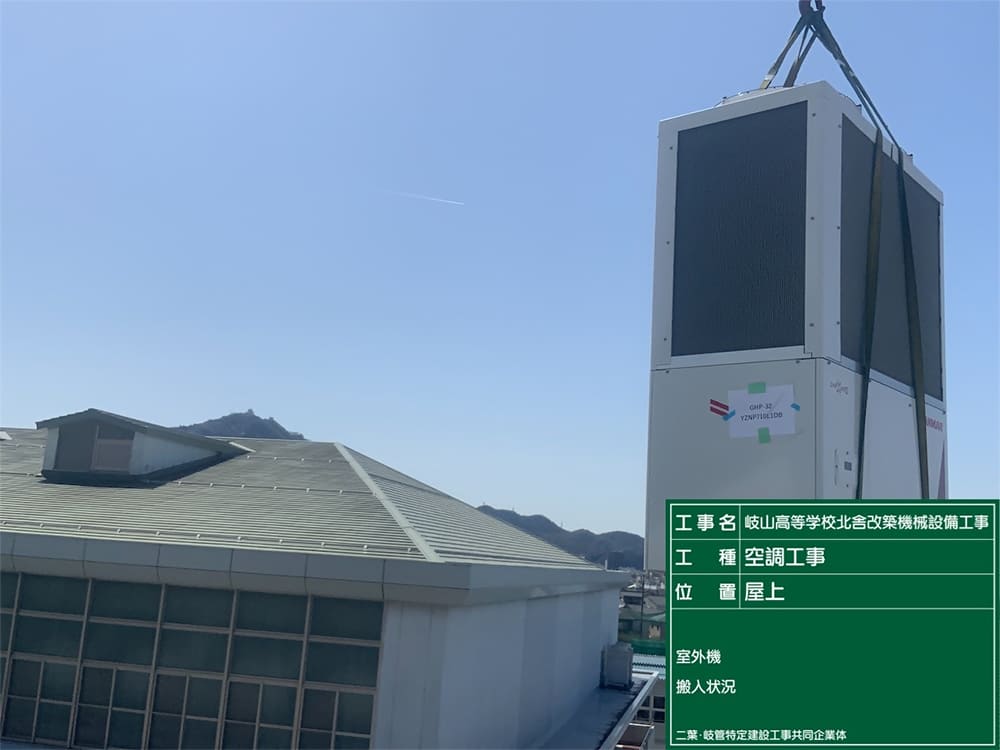

エアコンの室外機などの機器が現場に搬入されたら、まずは搬入された機器が設計図どおりのものか、数量や型番などを確認します。そして、機器の仕様や数量が正しいことが確認できたら、設置場所までクレーンなどの重機を使って運び、機器の取付けを行います。
機器の取付けは、地震や強風などで倒れないように架台にしっかり固定していきます。

用語解説

重機

ブルドーザー、クレーン、トラックなど、建設工事で使われる大型機械の総称。建設機械（建機）と同じ意味で使われることも多く、人力では困難な作業に使用される機械のことです。

架台

空調室外機、受水槽、太陽光パネル、キュービクルなどの設備機器を建物や地面に固定し、それらの設備機器の荷重（重量）を建物や地面に安全に伝える役割を担っています。また、架台には、設備機器やその土地の気候、地震等を考慮し、鉄骨やステンレス製、コンクリート製などの材質や様々な形状があります。

検査（空気調和・換気設備工事）

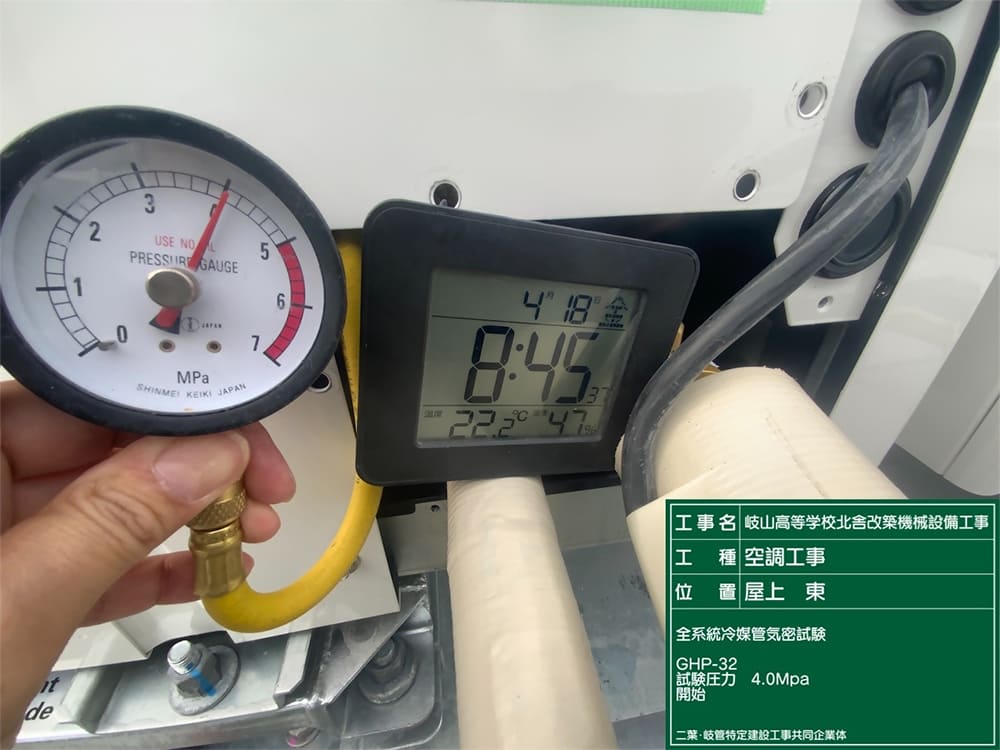

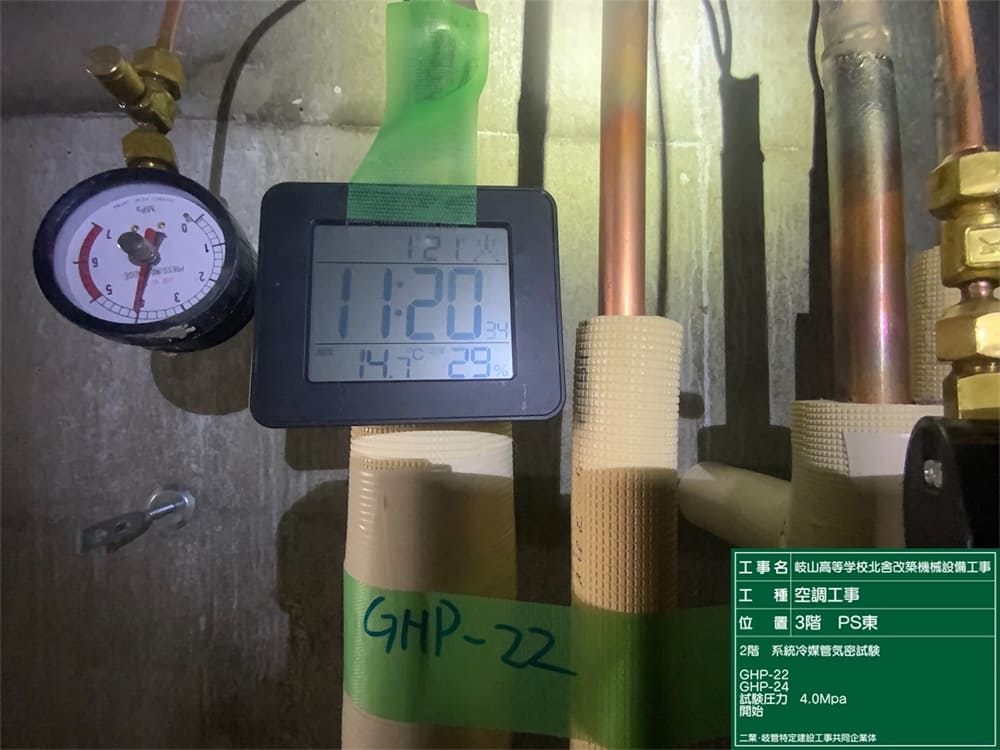

配管やダクトの取付けが完了したら、設計どおりの風量となっているか、管に漏れがないかなど適正に施工ができているか確認します。写真では、エアコンの冷媒管に圧力を加えて圧力の低下がないか（漏れがないか）の検査をしています。

用語解説

冷媒管

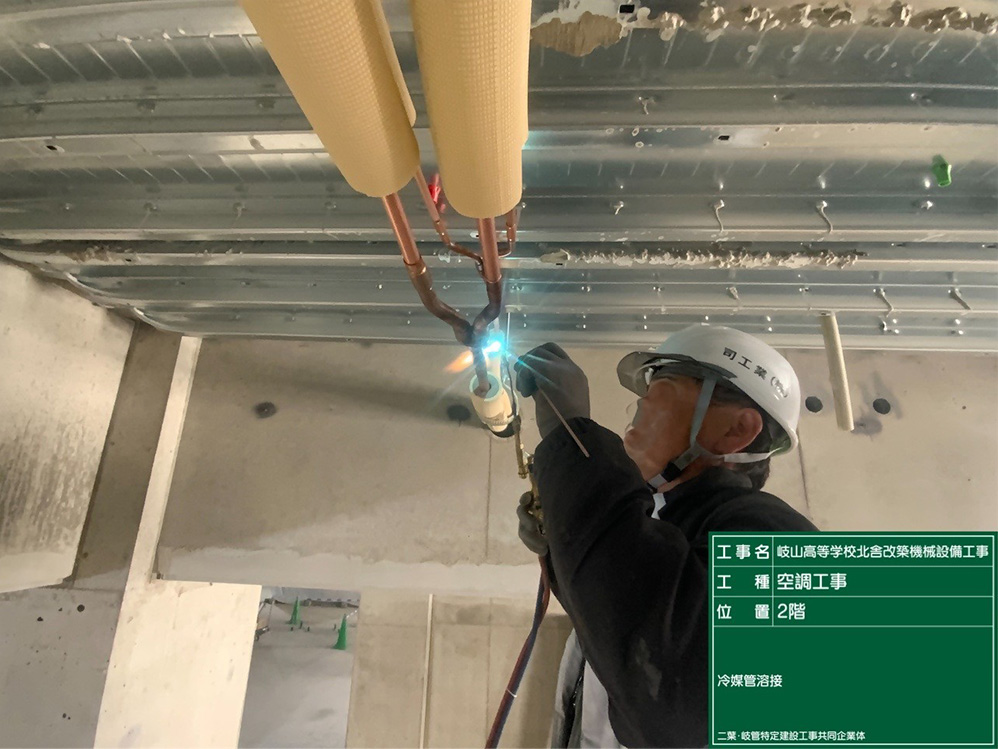

エアコンの室内機と室外機を結び、冷暖房の熱を伝える冷媒ガス・液体がとおる銅製のパイプのこと。この冷媒管が室外機でつくられた冷たい空気や暖かい空気を運ぶ役割を担っています。

給排水衛生設備工事

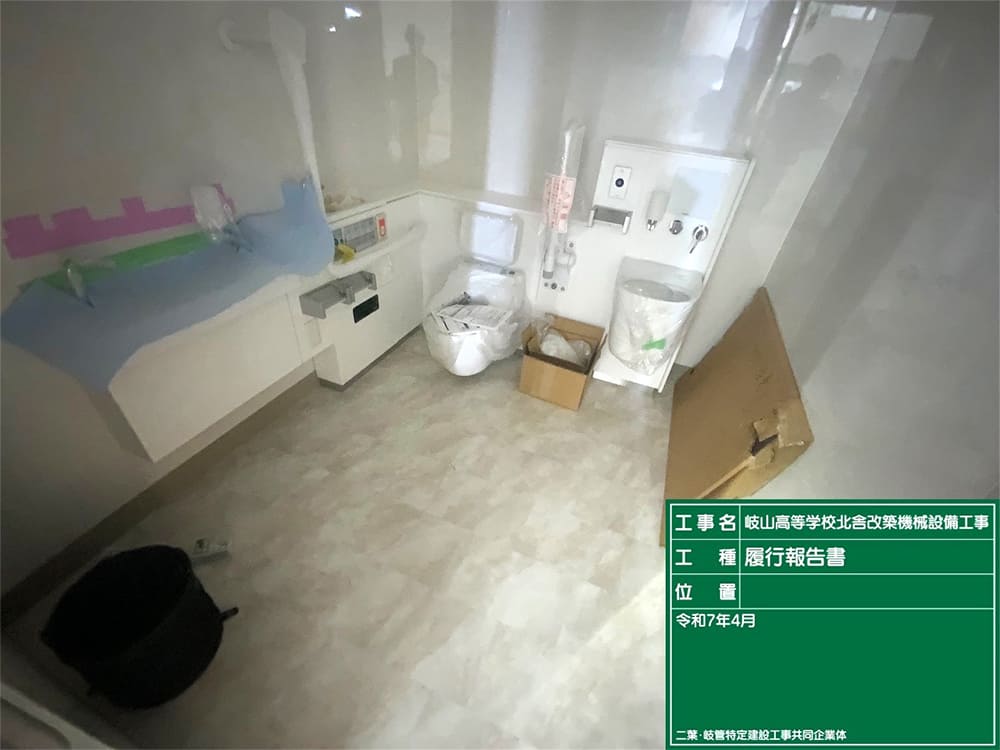

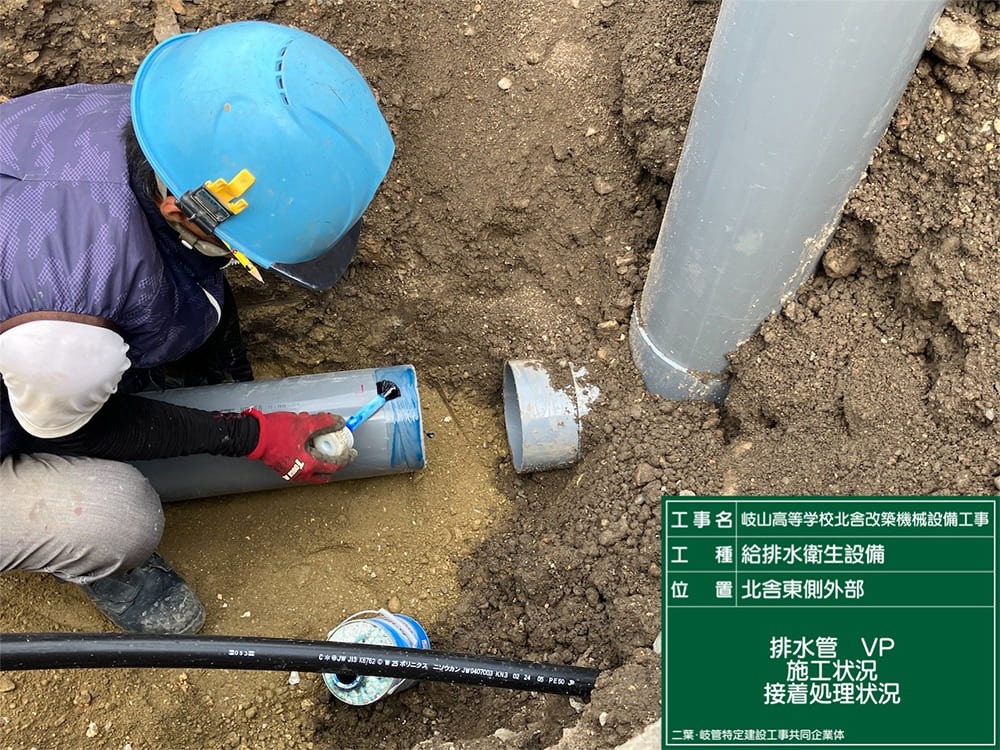

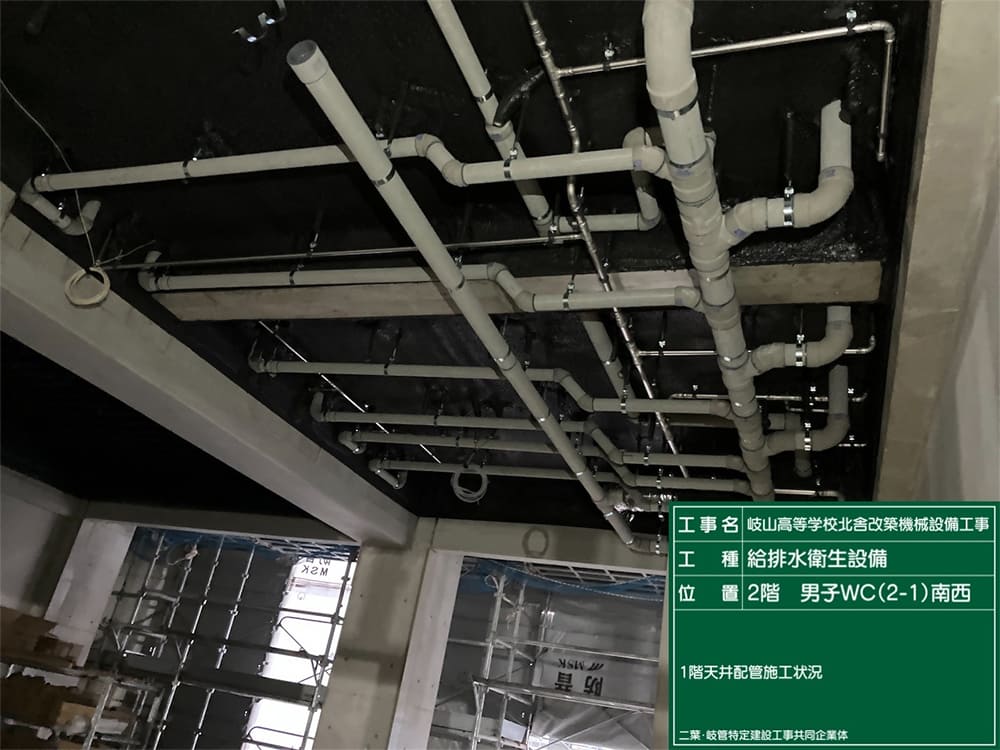

給水管・排水管、便器や手洗い器具など水廻りに関わる設備です。給排水衛生設備工事では、配管や衛生器具の取付けなどを行います。建物には、水を必要とする箇所に水を供給する給水管や雨水や汚水などを敷地外に排出する排水管などが必要となるため、それぞれの条件に適した種類、大きさの管や給水・排水方式を選定して工事を進めて行きます。雨水については、排水方法や公共下水道の整備状況などにより、建築工事で行う場合もあるため、設計時や施工前に充分な調整が必要です。

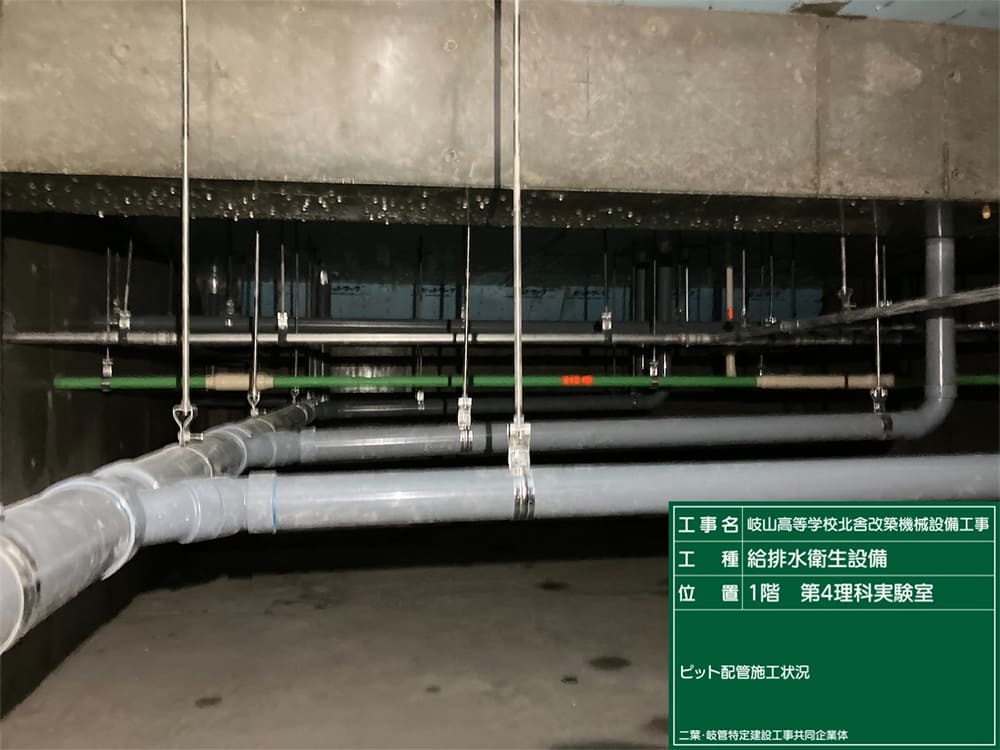

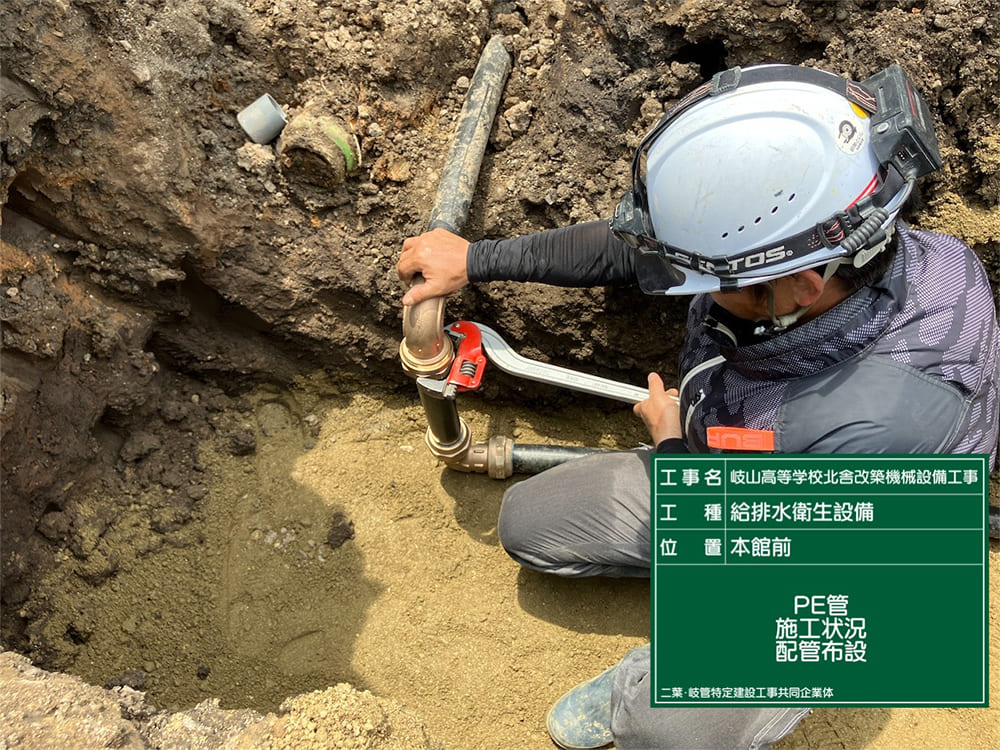

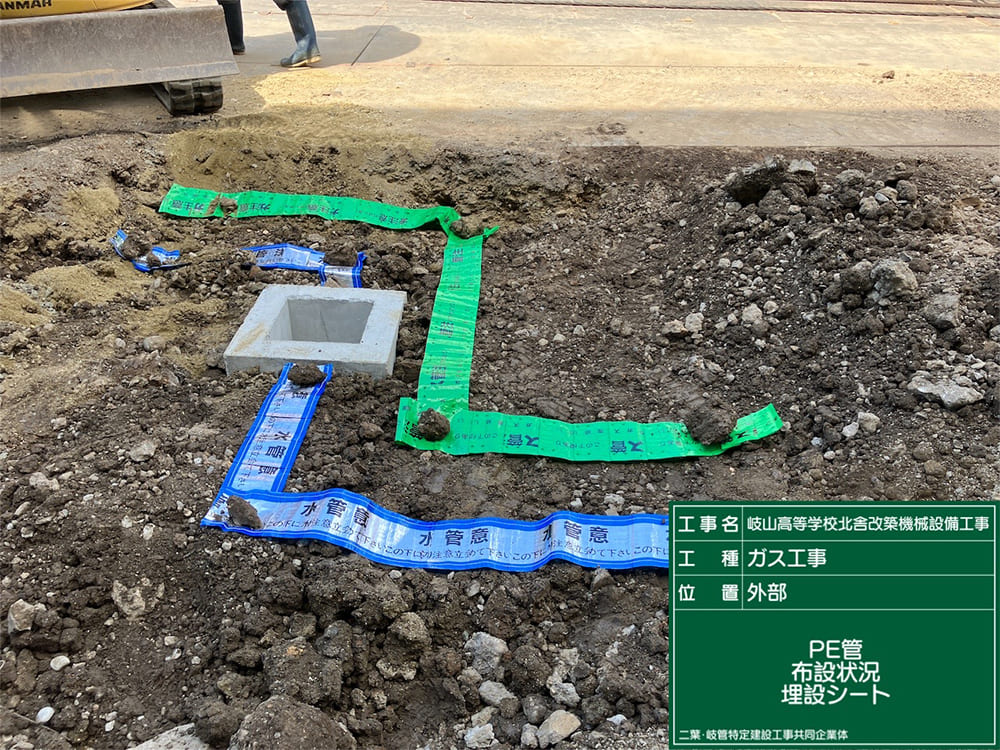

また、適切に排水するためには、管の勾配などにも注意が必要となります。建物内部では、梁の大きさや天井裏のスペースなど考慮して配管します。建物外部の配管についても、公共下水道に接続するために、経路や地中の深さなど考慮して配管します。

用語解説

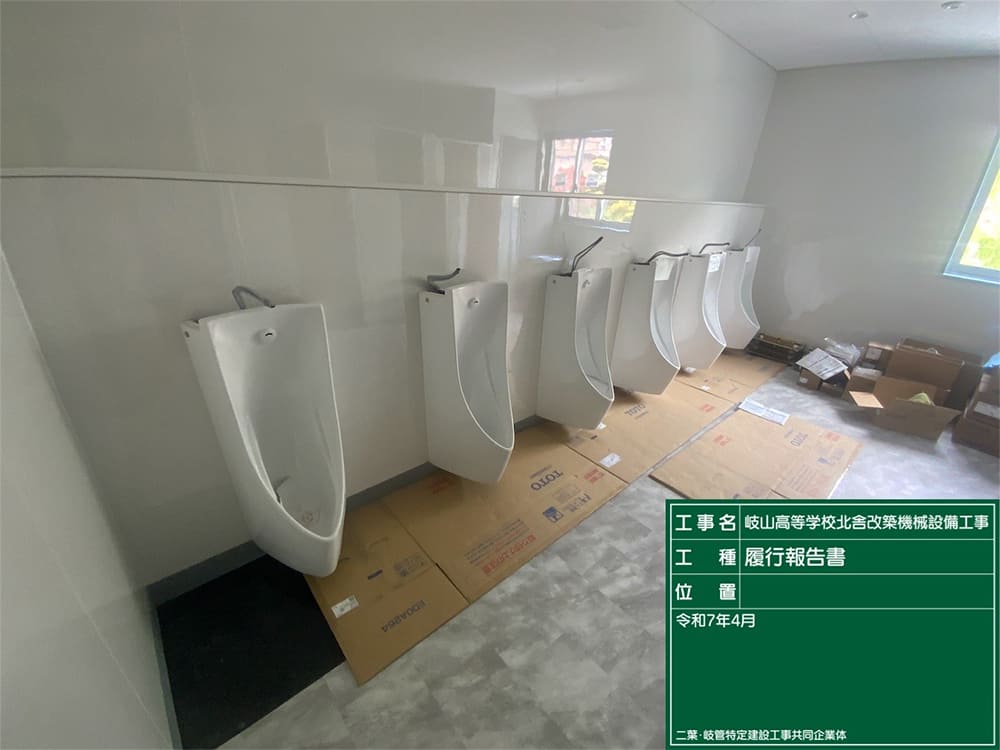

衛生器具

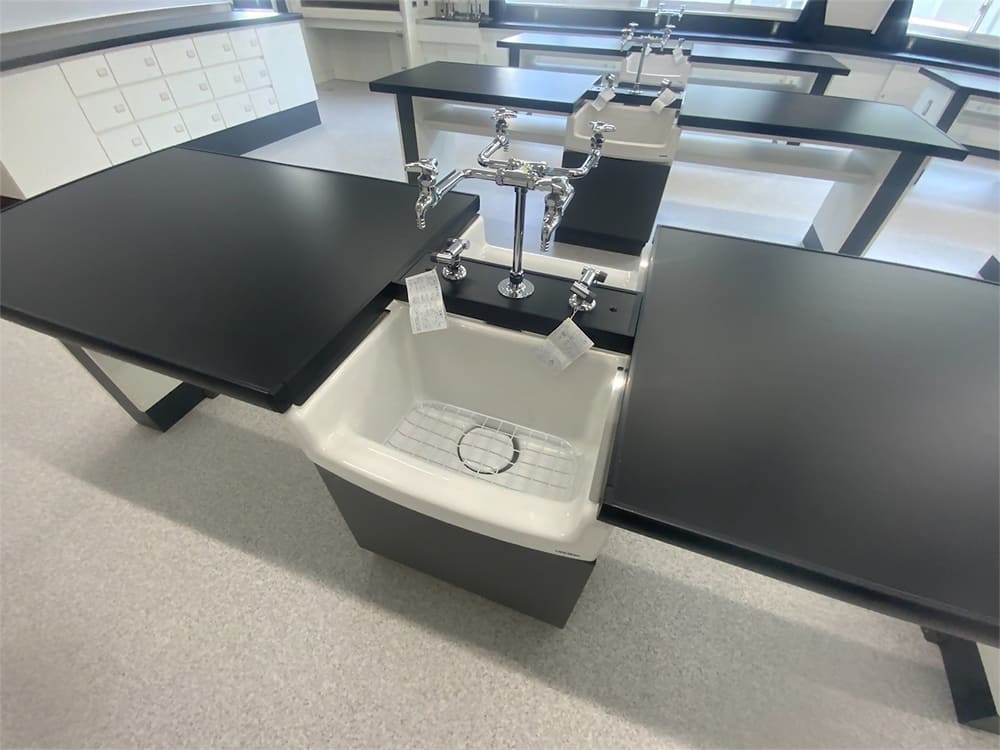

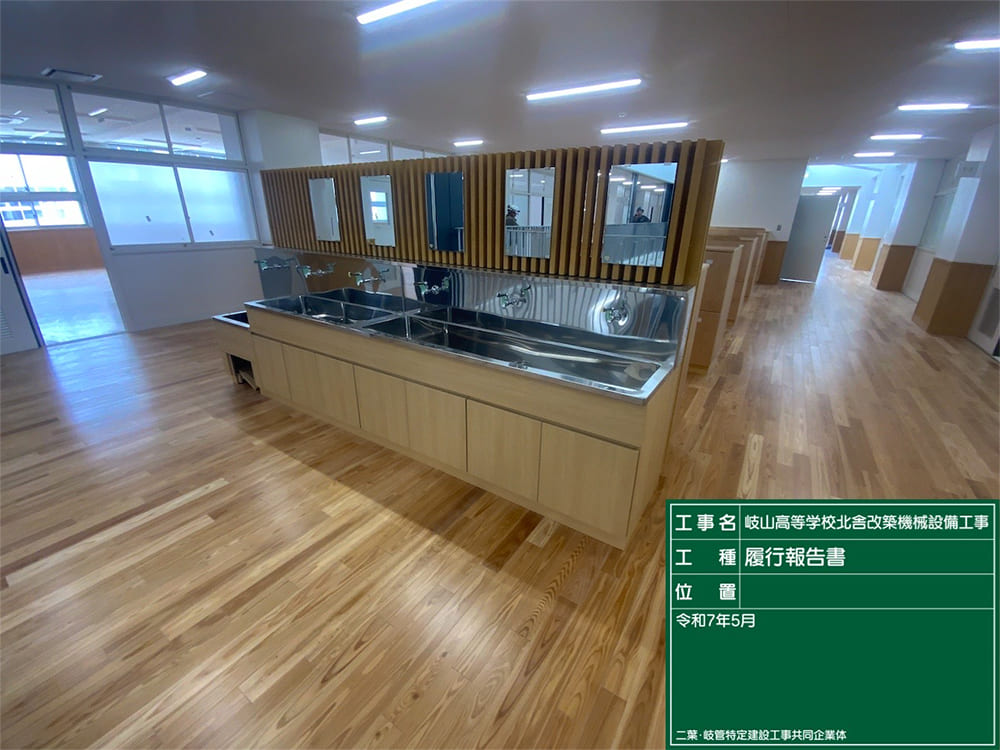

便器や洗面台、お風呂の浴槽など水廻り器具のことです。日々の生活の快適で衛生的な生活環境を支えてくれています。

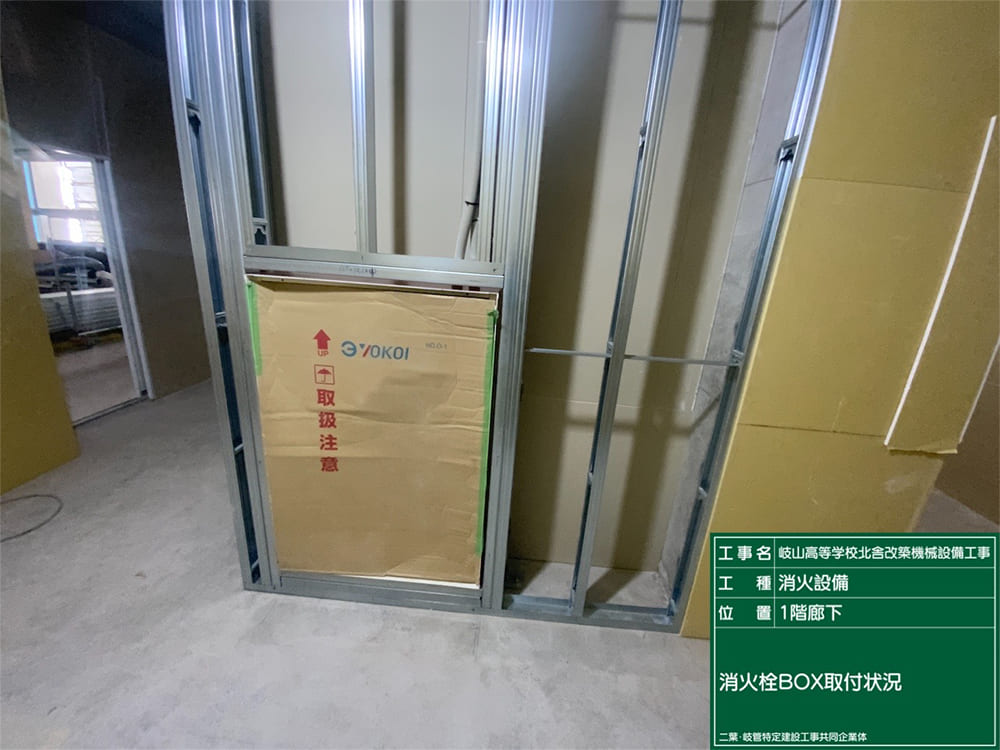

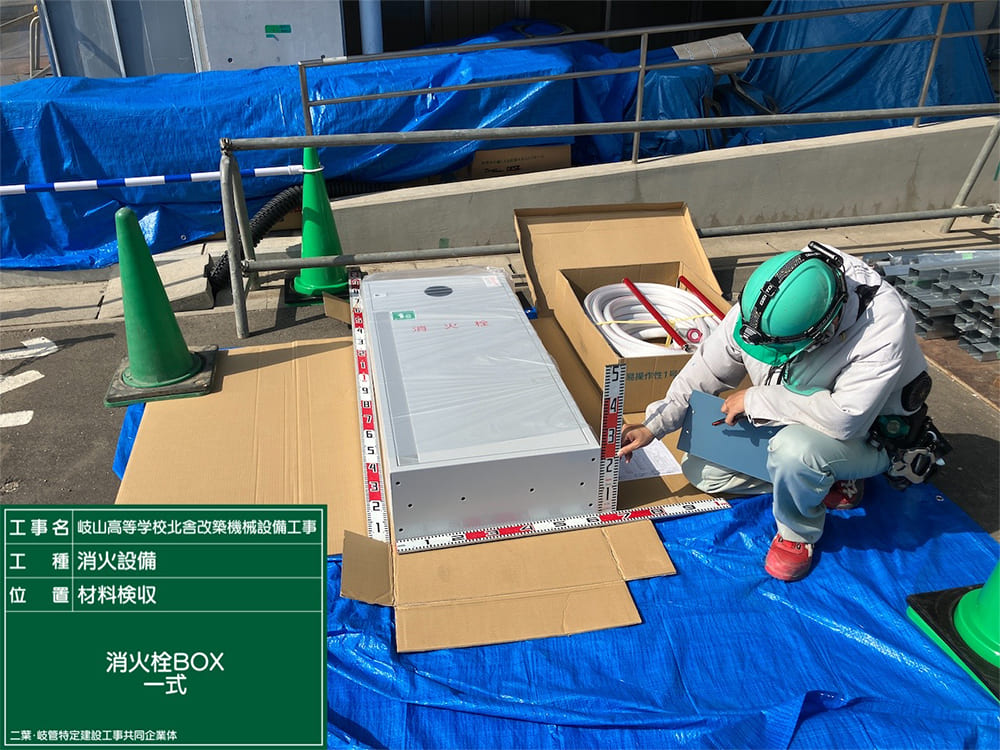

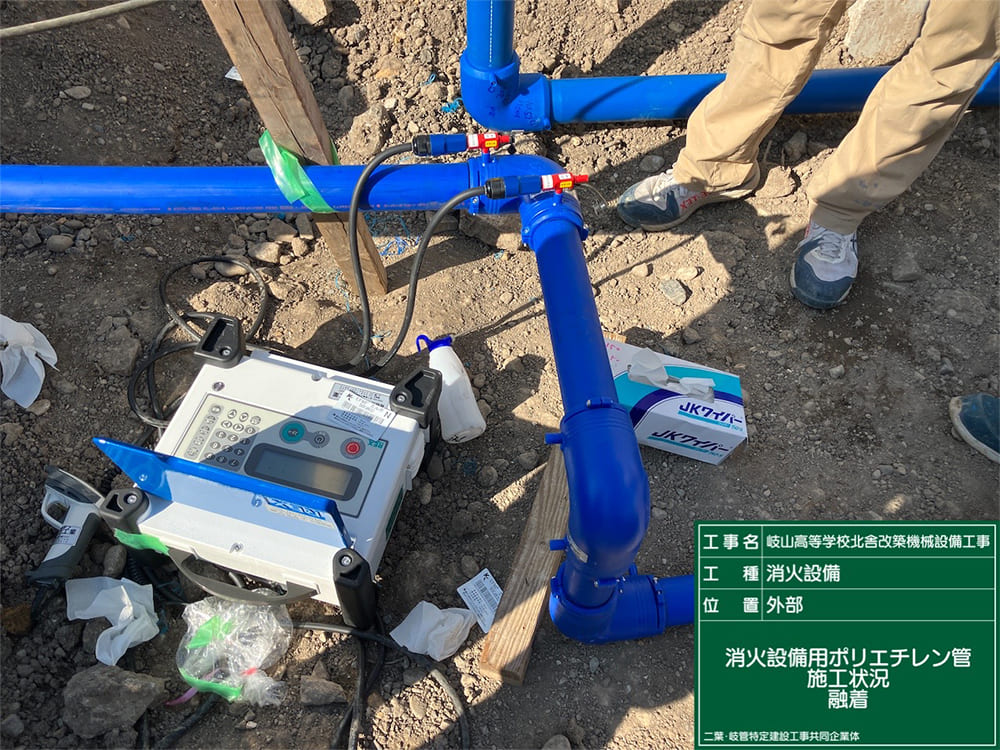

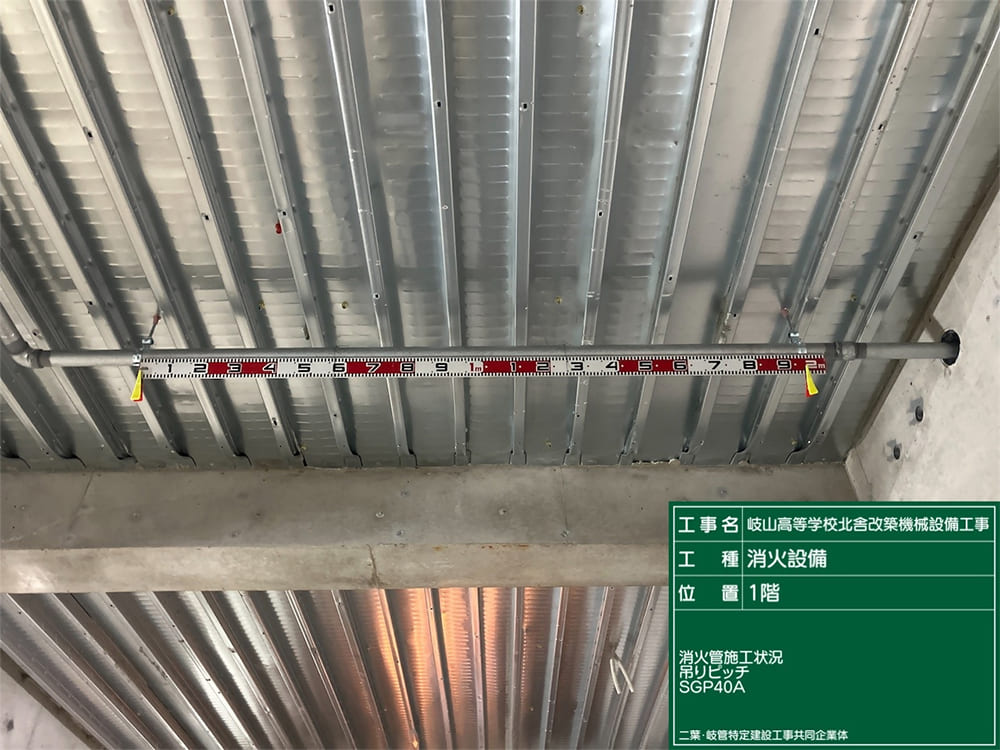

建物の規模や用途により、火災時に建物使用者が初期消火に使用するための消火栓の器具の取付けや配管なども行っていきます。学校では、校舎の廊下や体育館に設置されます。

検査（給排水衛生設備工事）

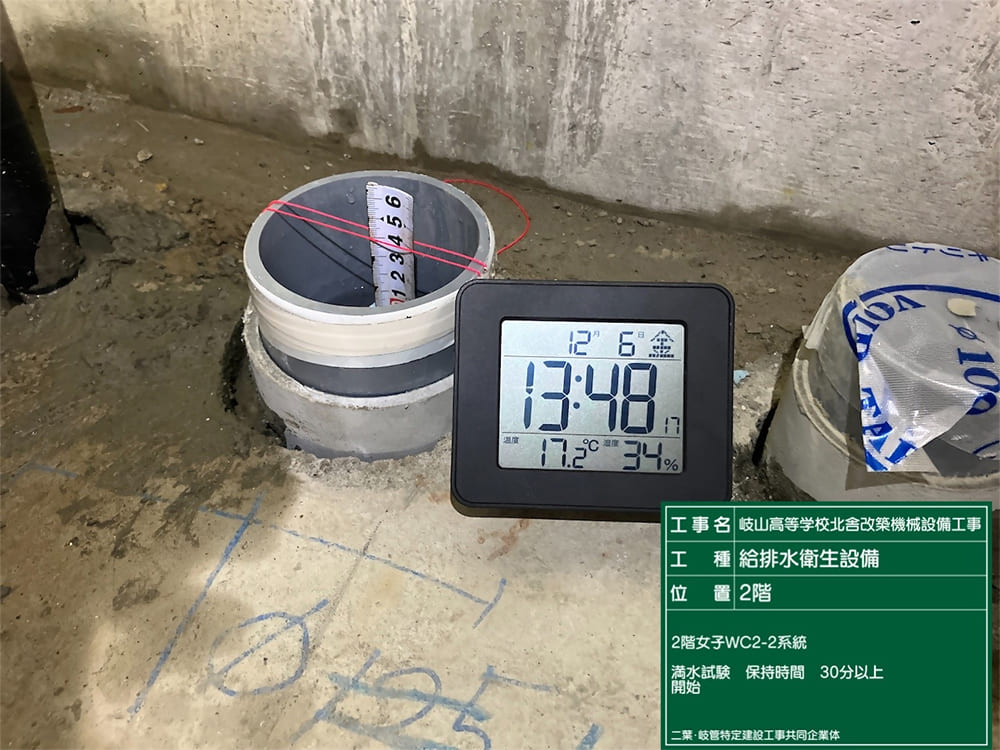

配管が完了したら、管に漏れや接続不良などがなく適正に施工ができているか確認します。写真では、排水管に漏水がないかを確かめるため、配管内を水で満たして水位を測定（満水試験）しています。一定期間放置している間に水位の低下が見られなければ検査は合格です。また、給水管の水圧や排水管の排水状況なども確認していきます。
